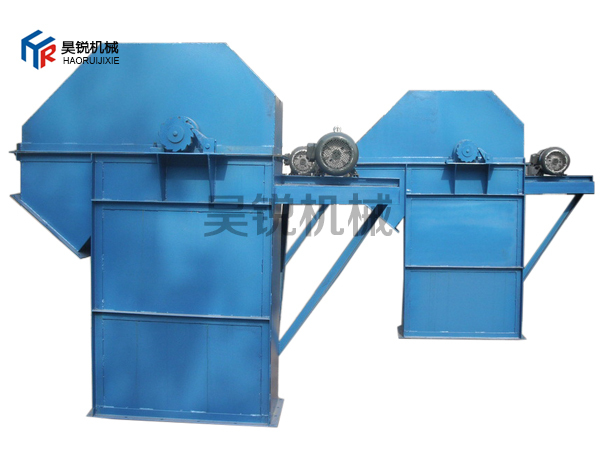

一、TD型斗式提升机基本结构：

TD型斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成。TD型斗式提升机适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。

二、TD型斗式提升机结构形式:

传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。YZ型轴减速器直接装在主轴轴头上，省去了提升机传动平台、联轴器等，使其结构紧凑、重量轻，而且提升机内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

三、TD型斗式提升机特点：

1、驱动功率小。采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。

2、提升范围广。这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。

3、运行可靠。**的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升度高，提升机运行平稳，因此可达到较高的提升高度。

4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

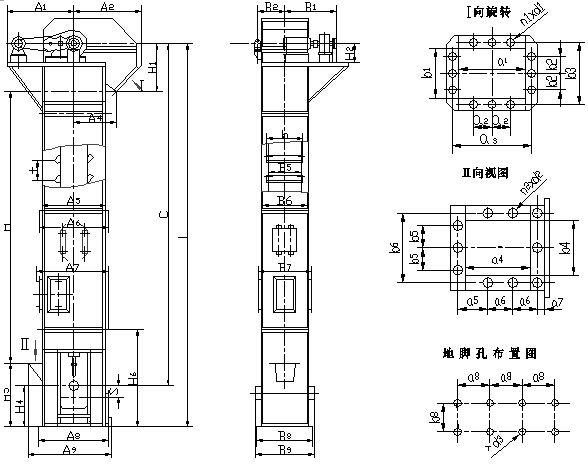

四、TD型斗式提升机安装尺寸图：

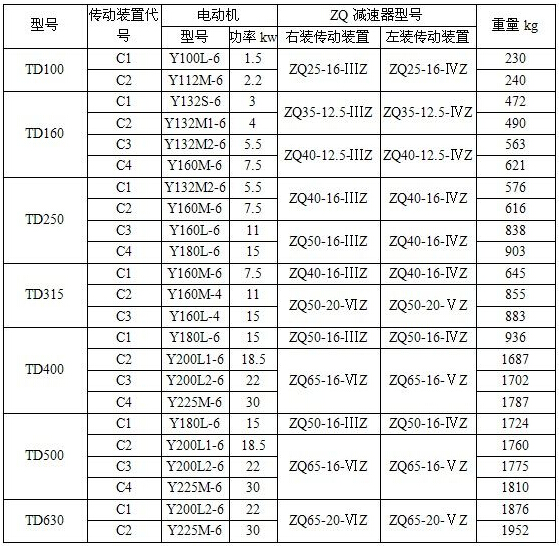

五、TD型斗式提升机驱动配备表：

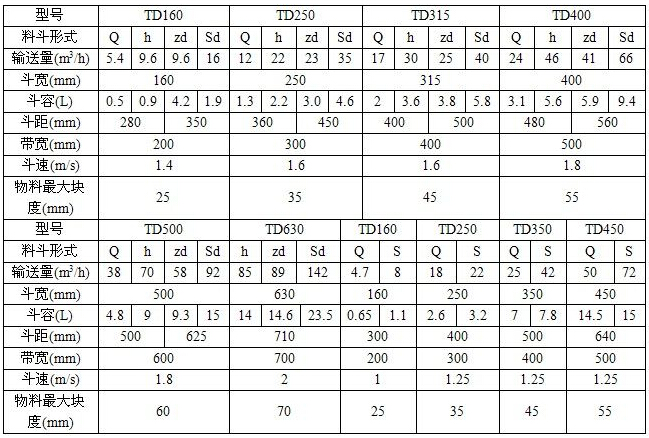

六、TD型斗式提升机技术参数：

注释：

1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、料斗用途为：

浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

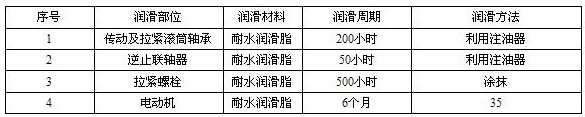

各部位润滑周期：

昊锐机械特别提醒：

★任何来电/来函查询有关提升机时，敬请一并提供下列资料，以便对贵方的查询做出迅速准确的回复

★需处理原料：名称 粒度结构 比重 含水量 粘度 温度 等

★使用现场的：输送长度、提升高度等其他

★处理量：公斤/小时 公升/小时
